AJA KONA X

已更新:2023年9月19日

新一代具有 Streaming DMA 的 Video I/O 卡




概述

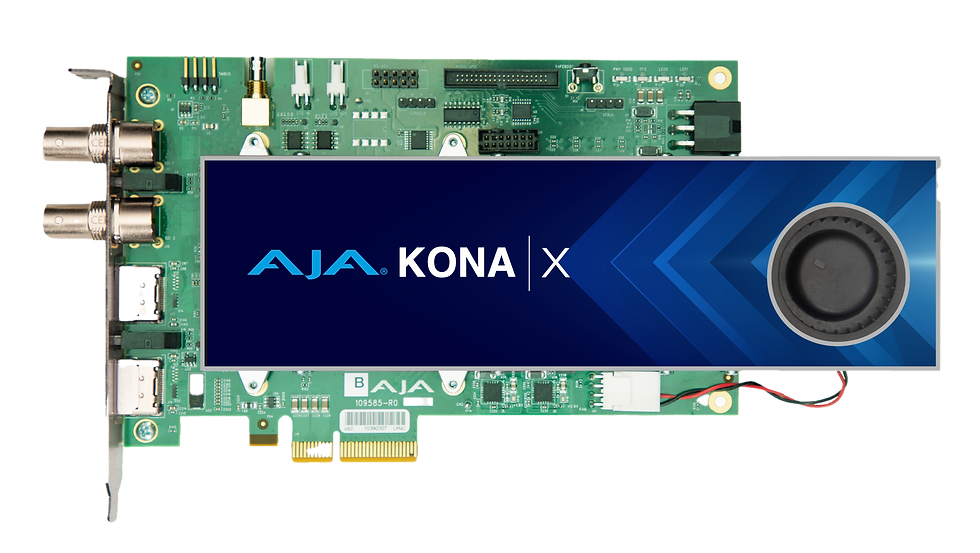

KONA X是一款4通道PCIe 3.0視訊I/O卡,具有兩個全尺寸、雙向12G-SDI BNC連接及兩個全尺寸HDMI 2.0連接(一個用於輸入,一個用於輸出),專為支援下一代人工智慧和AR工作流程而設計。KONA X可讓使用者透過Streaming DMA(Direct Memory Access - 直接存取記憶體)實現低至次影格(Sub-frame)的延遲,進而進行強大的即時工作流程,在I/O及處理方面,不會出現明顯的延遲,這對體育直播和虛擬製作等工作至關重要*。


KONA X支援4K/ UltraHD、2K/HD、SD、10-bit 4:2:2、4:4:4及12-bit色彩空間以獲得純淨的影像品質,並可透過12G-SDI和全尺寸HDMI 2.0埠,靈活的進行攝錄及輸出。雙向12G-SDI埠為截取和同步直通(Simultaneous Pass-Through)提供了極大的靈活性,使用適當的軟體還可進行多通道截取和串流媒體傳輸。


KONA X由AJA Control Room及Control Panel軟體驅動,支援領先的內容創作應用軟體,如:Adobe Premiere Pro、Apple Final Cut Pro、Avid Media Composer、FilmLight、OBS Studio、vMix等。KONA X還相容於AJA的多平台Developer SDK。


對於HDR*工作流程,KONA X支援HDR10+、HLG、PQ和Dolby Vision,可透過SDI和/或HDMI傳輸豐富的色彩。


無論是現在、或是將來,KONA X都能為你的工作提供強大動力。


*取決於應用軟體。





功能




  • 4K/UltraHD/2K/HD/SD最高達50/60p

  • 2個雙向12G-SDI介面,最多16聲道嵌入式音訊

  • HDMI 2.0輸入和輸出,最多8聲道嵌入式音訊

  • 支援RGB 4:4:4 12-bit(4K/UltraHD)工作流程

  • 支援YCbCr 4:2:2 10-bit和HFR工作流程

  • 相容VESA HDMI輸入/輸出 - 視訊子系統時序不可知,可截取和重播各種HDMI格式

  • 支援 Apple Final Cut Pro、Adobe Premiere Pro及Avid Media Composer 等種多軟體

  • 透過AJA Developer SDK及In-Firmware Microcontroller(韌體微控制器)支援OEM應用軟體

  • 支援4K字幕

  • 透過SDI為SDR/HDR傳輸特性(Transfer Characteristics)、色度(Colorimetry)和亮度(Luminance)提供VPID訊號

  • 支援PQ、HLG、HDR10、HDR10+及Dolby Vision

  • HDR中繼資料截取(Metadata Capture)和自動播放檢測

  • 包括對最新Apple晶片的支援

  • 可選購的KONA Xpand板提供雙電平(Bi-Level)/三電平(Tri-Level)視訊基準(BNC)、LTC輸入/輸出、RS-422、8通道AES/EBU音訊(使用隨附的分線纜線)和2通道類比音訊輸入/輸出(透過使用者提供的DB-15至XLR電纜)。

  • 三年保固




KONA X 介紹影片

請觀看下面的段簡短的介紹影片,瞭解有關KONA X的更多資訊。


https://www.aja.com/products/video-master/851486123



超低延遲 / Streaming DMA



在支援Streaming DMA(直接存取記憶體)的應用軟體,DMA的作業直接發生在視訊I/O卡與電腦緩衝區(Buffer)之間,完全繞過了主機板載的記憶體。根據所使用的應用軟體,這讓使用者能獲得低至次影格(Sub-Frame)的延遲,並以更簡單的方法處理動態視訊。




虛擬製作(VP)工作流程



KONA X採用最新的連接技術,並結合了次影格延遲及Steaming DMA引擎,是現代虛擬製作環境的理想選擇。


上面的工作流程圖展示了KONA X作為虛擬製作工作流程關鍵部分的超低延遲性能。




Unreal Engine 的 AR 支援



使用KONA X透過SDI從高品質攝影機捕捉即時鏡頭,將鏡頭與虛幻引擎創建的虛擬環境融合在一起,並將其即時發送回廣播 - 這是廣播公司、擴增實境(AR)、虛擬製作等日益增長的需求。


數位電影製片人也能從這些新的工作流程中獲益:在拍攝現場能在拍攝過程中即時看到完整的合成效果,進而增強VFX視覺特效工作。這樣可減少重新拍攝的次數,讓演員瞭解他們在虛擬環境中的工作,因而提高表演效果,最終能提高效率、節約成本,並更順利的過渡至後期製作。



AR 體育賽事工作流程



支援Streaming DMA的KONA X及應用軟體可讓使用者實現低至次影格的延遲,這對於電競(eSports)和現場製作環境非常重要,因為在這些環境中,需要同步AR圖形與圖形疊加(Overlay),及觀眾互動的瞬間反應時間。


上面的工作流程圖展示了KONA X在體育直播中用於即時圖形插入和疊加的情形。



硬體去背



KONA X內建的硬體Downstream Keyer(去背)及超低延遲相結合,可輕鬆的在輸入視訊上即時疊加高達4K/UltraHD的圖形和影像。



KONA Xpand 選購的分組板



KONA Xpand是一片PCIe卡,可擴充KONA X上的連接選項。它提供雙電平(Bi-Level)/三電平(Tri-Level)Video Reference、用於控制一系列設備的9-Pin RS-422接口、8通道非平衡(Unbalance)AES/EBU音訊輸入/輸出,及透過KONA Xpand隨附的分線纜線提供的LTC輸入/輸出。除此之外,還提供兩個通道的平衡類比音訊輸入/輸出(透過使用者提供的DB15纜線)。



相容的應用軟體



AJA Desktop產品具有無與倫比的工作流程相容性,可與一系列應用軟體相容,包括製作、後期製作和交付等。請點擊此處瞭解相容性資訊。



支援 NLE/VFX 軟體



最新的AJA Desktop軟體KONA X在Adobe Premiere Pro、Apple Final Cut Pro、Avid Media Composer及許多其他應用軟體中提供對4K視訊的原生支援,進而推展了4K工作流程。KONA X提供廣泛的視訊格式支援,為體育、電競、虛擬製作及其他尖端工作流程,提供強大的輸入/輸出工具。


對於在2K/HD視覺特效序列和4K實拍鏡頭之間切換的使用者,KONA X還支援快速位檔切換。在不到10秒的時間內,你就可在專為4K作業而調適的KONA X與專用於HD及以下解析度的KONA X之間切換。無需等待韌體更新,無需重新啟動,只需強大的KONA X即可讓你的工作變得更快、更輕鬆。



支援 HDR NLE / VFX 軟體



AJA Desktop軟體支援許多協力廠商專業視訊應用軟體中的HDR,包括:Adobe Premiere Pro、Apple Final Cut Pro及Avid Media Composer等。在廣播和後期製作中,利用HLG、PQ、HDR10工作流程,並在709、BT2020及P3之間輕鬆工作。



HDR



與標準訊號相比,HDR(High Dynamic Range - 高動態範圍)能夠顯示更廣泛、更豐富的色彩、更明亮的白色和更深沉的黑色。這讓你的影像更具“動態(Dynamic)”感,並能向觀眾呈現自然逼真的色彩。


KONA X HDR工作流程還可受益於AJA Control Room應用軟體及其配套的AJA Control Panel,該控制台配有內建HDR測試樣式(Pattern)模式。


AJA Control Room透過SDI為SDR/HDR傳輸特性、色度及亮度提供VPID訊號,為你的工作流程帶來靈活的輸出選項。KONA X透過SDI及HDMI,同時提供HDR輸出。


AJA Control Room軟體新增了對從輸入的SDI或HDMI訊號中截取HDR中繼資料的支援。錄製的.mov視訊檔將內嵌HDR中繼資料,以預期的動態範圍播放檔案。


AJA Control Room軟體還為KONA X提供了HDR自動播放檢測(Auto Playback Detection)功能。會讀取所錄製的.mov檔中的內嵌HDR中繼資料,並於連接至KONA X HDMI和/或SDI輸出端的監視器上自動設置HDR格式。除此之外,還支援以檔案為基礎的.mov HDR輸出,其中包含來自Adobe Premiere Pro/Adobe Media Encoder HDR檔的中繼資料。使用AJA Control Room可簡單而高品質的播放這些經過算圖(Rendered)的輸出。每一個影格都能以其完整的品質、預期的時間呈現,並自動正確的設定適當的HDR格式。


請造訪下列網頁瞭解更多HDR的解決方案:



支援 4K 字幕



AJA Control Room 軟體

  • 透過ANC Extraction韌體支援CEA-608或608-in-708


提供的 Avid 及 Adobe 外掛程式

  • 支援所有以SMPTE-291 (ANC)為基礎的字幕

  • 如果原始資料可用,Adobe Premiere Pro支援原生(Native)708資料。例如:在Adobe外掛程式中,我們處理Premiere交給我們完整708資料的情況,我們只是將其傳遞給設備。

  • 透過ANC Extractor/Inserter在Avid Media Composer支援主動視訊(Active Video)ANC (line 21)或ANC(最高達UltraHD/4K)



AJA Developer SDK



希望使用AJA世界級SDK(Software Development Kit - 軟體開發套件)的開發人員,可選擇兩種不同的方法獲得存取權限,並開始利用這套豐富、深入和強大的視訊技術,發揮他們的創造力。AJA的SDK可在Windows、Linux及macOS上使用,包括支援最新的Apple晶片。


要以最快速、最簡單的方式啟動並執行AJA核心SDK,我們推薦使用 AJA Open Source Developer途徑,該路徑採用MIT授權並透過GitLab託管。


要存取AJA SDK,包括AJA專有技術和世界級的支援,我們推薦AJA Developer Program途徑。你可透過專門的AJA SDK Developer頁面存取該計畫,並簽署一份協議文件。


開發人員可從AJA Open Source Developer途徑開始,如有必要,將來還可申請加入AJA Developer Program。




In-Firmware Microcontroller



AJA OEM Developer可利用KONA X的韌體內微控制器(In-Firmware Microcontroller)為達監控和安全的目的,及達到超低延遲或在包含板卡的系統完全啟動之前可能需要的功能,而直接執行程式碼。



支援 Apple 晶片



AJA Desktop軟體針對最新的Apple晶片進行了優化,原生支援AJA macOS驅動程式、應用軟體外掛程式、AJA Control Room、AJA Control Panel及AJA System Test。



與 Apple Mac Pro 相容



AJA為新款Apple Mac Pro提供全面的相容性,包括支援AJA Control Room的Metal相容性及對各種應用軟體的廣泛支援。


對於處理高解析度工作流程(最高可達 4K)的製作人員來說,KONA X是高性能工作流程的完美伴侶。



KONA X 與作業系統的相容性



  • macOS 13.x (Ventura)、macOS 13.x (Monterey)、macOS 11.x (Big Sur)、macOS 10.15 (Catalina)、macOS 10.14 (Mojave)及macOS 10.13 (High Sierra)。注意,當使用老舊版本的macOS時,某些功能也許無法使用。

  • Linux Ubuntu支援20.04 LTS, 22.04。

  • Linux Rocky 8.5及Rocky 9.1。

  • Windows 11、10及更新。


*請注意,有些功能在舊版本的macOS無法使用。




業界領導的支援


AJA 的技術支援是業界公認最佳的支援之一,所有AJA的客戶均可使用。如果你在KONA安裝、規劃、及操作等任何方面需要幫助,或遇到任何技術問題,AJA技術支援部門都將與你一起努力,幫助你能順利且正常運行。


KONA產品享有三年保固。有關產品本身保固條件的其他詳細資訊,請參閱各產品的手冊。
