AJA FS-HDR 多功能同步及轉換器

AJA FS-HDR 多功能同步及轉換器

庫存單位: FS-HDR-R0

AJA FS-HDR 多功能同步及轉換器

使用 Colorfront Engine 視訊處理系統,進行即時 HDR/WCG 轉換



針對 4K/UHD/2K/HD 的即時HDR 轉換

4 通道 2K/HD/SD、或單通道 4K/UltraHD 的 HDR 和 WCG 訊號同步器及上/下/交叉轉換器

極高的可靠性,難以置信的轉換性能。FS-HDR按照AJA的高品質和可靠性標準打造,在上/下/交叉轉換和即時HDR轉換的領域裡,它是你的首選。



FS-HDR使用Colorfront Engine,其廣泛的HDRWCG處理支援可進行即時的單通道4K/UltraHD/2K/HD處理,包括向下轉換到HD HDR,或向上轉換到可同時進行四通道2K/HD處理。FS-HDR同樣支援多種品牌的常見攝影機格式到HDR領域的轉換,外加與BT.2020/BT.709之間的雙向轉換,這正是當今播送和網路電視工作流程中將HDRSDR共同廣泛部署所需的功能。



4K/UltraHD的傳遞、處理和同步,將迅速成為接下來的新標準,而FS-HDR的多種數位視訊連通性功能可幫助你實現目標,包括可選擇光纖的4x 3G-SDI**,及使用銅纜或光纖的6G-SDI12G-SDI**



在單通道模式下,FS4可將你的HDSD素材提升到4K/UltraHD、反之亦然,還使用大量的SDIAES、及MADI音訊通道,實現最大272x208的音訊選項矩陣。在四通道模式下,每一條2K/HDSD通道都可進行獨立轉換。



維持感知整體性

FS-HDRHDR/WCG功能使用Colorfront Engine的視訊和色彩空間處理演算法。Colorfront Engine由奧斯卡獲獎的Colorfront色彩科學家團隊所開發,特別授權供AJA使用。

  • 全面的HDR 轉換

    現代攝影機大多使用感光元件提供的寬動態範圍,內建支援HDR,對於現場直播和播送來說,要將LOG和色域轉換為現在HDR傳遞所採用的可接受標準,這點非常重要。FS-HDR支援對市面上領先的攝影機型號,進行輸入、或輸出至PQ(感知品質,也是HDR 10的核心所在),也支援廣泛接受的HLG(混合對數Gamma),可免除HDR轉換的痛苦過程,並使得即時的攝影機到HDR工作流成為可能。透過使用SDRHDR轉換,你可加入當前素材,並將它們升級,配合你的現場HDR節目輸出。對於現場直播,大型LED顯示幕可應用FS-HDR進行HDRHDR的轉換,而若要豐富你的SDR訊號源,則可應用SDRHDR轉換。



    輸入:動態範圍/色域

    輸入格式:

    • SDR BT.709 100 nits
    • PQ BT.2020 1000 nits
    • PQ P3D65 1000 nits
    • HLG BT.2100
    • Sony S-Gamut3/S-Log3
    • ARRI Log C 廣色域
    • Panasonic V-Log
    • RED Log3G10廣色域
    • Canon Log 2
    • Canon Log 3



    輸出:動態範圍/色域

    輸出格式:

    • SDR BT.709 100 nits
    • PQ BT.2020 1000 nits
    • HLG BT.2100
    • Sony S-Gamut3/S-Log3



    用於UltraHD/HD HDR 工作流程

    FS-HDR可以多種方式,將HDR整合至各種工作流程中:

    • 從家庭HDR標準到播送HDR標準的轉換。
    • 從攝影機OETF標準到家用HDR標準的轉換。
    • HDR標準到SDR標準的轉換,並用於播送或監視。
    • SDR攝影機輸出到家用HDR標準的轉換。
    • SDR訊號源到HDR的轉換,並用於整合至HDR節目中
    • HD SDR BT.709訊號源到UHD HDR BT.2020的轉換
    • UHD HDR BT.2020訊號源到HD SDR BT.709的轉換
    • 從訊號源輸入到Sony S-Gamut3/S-Log3 的轉換



    即時攝影機LOG 轉換



    SDR等同於大約6檔(Stops)動態範圍,HDR將這個範圍擴大到約15檔,大大的增加了動態範圍,並擴大了色域,可顯示出更豐富、更完整的影像,與當今攝影機本身的性能非常類似,也與終極目標HVS(人眼視覺系統)更加接近。



    FS-HDR可接受目前世界上大多數主流專業攝影機所傳入的影像,並將其LOG格式輸出即時轉換為4K/UltraHD、或多通道的2K/HD,並以HRDSDR、或二者同時輸出。



    FS-HDR可導入多種攝影機LOG格式,並進行統一的工作流程輸出,供支援HDRSDR的交換機和其它設備使用,這樣可大大的簡化多種攝影機混合製作環境下的工作流。



    另外,FS-HDR還支援在輸出時轉換為Sony S-Gamut3/S-Log3,以應用到需要對相容的交換機發送LOG訊號的工作流中。



    Colorfront Engine



    FS-HDRHDR/WCG功能,採用Colorfront Engine的視訊和色彩空間處理演算法。Colorfront Engine由曾獲得奧斯卡獎項的Colorfront首席技術官Bill Feighter和首席工程師Tamas Perlaki所開發,特別授權供AJA使用。



    Colorfront Engine的助力下,FS-HDR支援進行多種HDRWCG處理,可即時處理單通道的4K/UltraHD/2K/HD,包括到HDHDR的向下轉換,或到同時進行四通道2K/HD處理的向上轉換。



    Colorfront Engine的秘密武器就是在於強調維持感知完整性和創造意圖,而不僅是為了轉換色彩空間而“進行數學運算”。



    FS-HDR使用的演算法,採用了好萊塢最大型的製作團隊多年來工作中所積累的經驗,由業內最偉大的藝術家進行了現場測試、評論和支持。

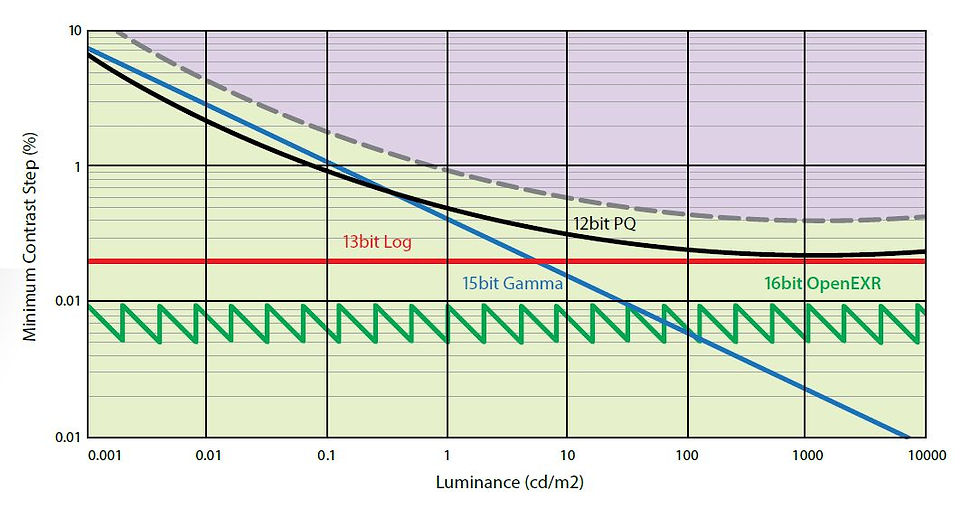

    PQHLG  Log



    為充分利用新興的HDR生產線的靈活性,我們必須要認清一個現狀,HDR是一種新的工具組合,各種標準也在不斷發展,既要為不同的需求服務,同時仍然需要得到預期的結果:美麗、豐富的影像。



    FS-HDR非常清楚這一點,並為你提供了新的選擇。



    FS-HDR可支援LOG輸入及HDRSDR標準,在最大限度上保留攝影機感光元件的細節和範圍,並將此資料轉換為當今HDR傳輸所採用的的標準。



    FS-HDR可讓你的即時HDR工作流變得高效率,並使用你所需的格式,包括PQ(感知品質)HDR 10HLGHLG),或如:Sony S-Gamut3/S-Log 3 BT.709BT.2020變換之類的LOG格式。



    將當今的SDR 轉換為HDR



    如果要配合你的HDR現場節目和直播訊號,你需要進行SDRHDR的轉換,這樣才能配合你的HDR訊號並整合舊版素材。



    FS-HDR支援SDRHDR的轉換,你可引入你當前的SDR素材,並將它們升級,以匹配你的現場HDR節目輸出。



    對於現場直播,高nits值的大型LED顯示幕使用FS-HDR進行HDRHDR、或SDRHDR的轉換,讓你的螢幕更加豐富鮮活。



    單通道模式



    用於4K/UltraHD2K/HD影格同步和包括HDR轉換的單通道模式:

    • 4K/UltraHD/2K/HD/SD視訊處理和上下交叉轉換
    • 用於4K/UltraHD的全面輸入輸出選項,包括4x 3G-SDI,及使用可選的SFP銅纜或光纖的6G12G-SDI
    • 支援SMPTE雙採樣交錯(2SI)映射,提高與各種不同4K/UltraHD設備之間的相容性
    • 支援矩形分配(四分屏)和2SI轉換、
    • PPsF和交錯



    四通道模式



    用於同時獨立進行2K/HD/SD通道處理,包括HDR轉換的四通道模式:

    AJA強大的硬體轉換技術,可確保你的作品擁有最高的影像品質。主要的轉換功能包括:

    • 2K/HD/SD上下轉換
    • SD/SD螢幕高寬比轉換
    • HD/HD交叉轉換(720p/1080i



    支援強大的數位連接性

    FS-HDR提供多種連接支援,滿足你的項目需求。



    FS-HDR使用標準的BNC介面及可選的SFP輸入和輸出,可輕鬆整合至各種工作流和設備中,並提供最高12GSDI工作流程支援。



    FS-HDR支援同軸電纜和光纖輸入和輸出,其單通道模式可接受 4K/UltraHD/2K/HD/SD解析度的SDI訊號。在四通道模式下,2K/HD/SD輸入訊號可同時被發送至多個位置,無需進行任何外部的訊號分配。



    FS-HDR還支援迴圈的基準輸入,並鎖定到你的內部基準訊號,保證可靠的穩定性。



    遠端設定與控制

    FS-HDR內建網路功能,支援SNMP監控和基於網路的遠端控制。



    FS-HDR具有獨特的HDR設置網路控制功能, 你可在任何地方用流覽器存取其精美介面進行控制。



    設備可使用內建的10/100/1000MB乙太網埠連接至任何乙太網,可使用連網的電腦和任何流覽器,進行多個FS設備的控制和設置。設置可進行保存並應用於多個設備,進而確保一致性,並可快速設置大量的設備。



    技術規格

    使用 Colorfront Engine  HDR/ WCG 處理器

    • 基於人類感知模型的處理方式
    • 在感知上進行優化的色量重映射
    • 保留原始的創作意圖

    輸入格式

    • SDR BT.709 100 nits
    • PQ BT.2020 1000 nits
    • PQ P3D65 1000 nits
    • HLG BT.2100
    • Sony S-Gamut3/S-Log3
    • ARRI Log C 廣色域
    • Panasonic V-log
    • RED Log3G10廣色域
    • Canon Log 2
    • Canon Log3



    輸出格式

    • SDR BT.709 100 nits
    • PQ BT.2020 1000 nits
    • HLG BT.2100
    • Sony S-Gamut3/S-Log3



    HDR 轉換

    • HDRHDR
    • HDRSDR
    • SDRHDR



    色度學

    • 支援BT.709BT.2020



    視訊格式

    • (4K) 4096 x 2160p 23.98,242529.97305059.9460
    • (UltraHD) 3840 x 2160p 23.98242529.97305059.9460
    • (UltraHD) 3840 x 2160PsF 23.98242529.9730
    • (2K) 2048 x 1080p 23.98242529.97305059.9460
    • (HD) 1920 x 1080p 23.98242529.97305059.9460
    • (HD) 1920 x 1080PsF 23.98242529.9730
    • (HD) 1920 x 1080i 5059.9460
    • (HD) 1280 x 720p 5059.9460
    • (SD) 625i 50
    • (SD) 525i 59.94
    • YCbCr, 4:2:2, 10位元



    數位視訊輸入

    • 43G-SDI輸入、4BNC
    • 43G-SDI輸入、4個光纖或HD-BNC(可選SFP模組)

    n   SFP光纖模組、3G-SDI、雙LC、單LC或單SCSMPTE-297

    n   SFP光纖模組、12G/6G-SDI、雙LCSMPTE-297

    n   SFP同軸電纜模組、12G/6G-SDI、雙HD-BNC

    • 12G/6G/3G/HD/SD, SMPTE-259/292/424/2081/2082

    n   單鏈路12G/6G-SDI(帶可選的SFP模組)

    n   四鏈路3G-SDI Level AB-DL43G)、SMPTE-425-5

    n   雙鏈路3G-SDI Level B-DS23G)、SMPTE-425-3

    n   單鏈路3G-SDI Level AB-DLB-DSSMPTE 425

    n   四鏈路D-SDI41.5G

    n   雙鏈路HD-SDI21.5G)、SMPTE-372

    n   單鏈路HD/SD

    • 四分屏(矩形分配)或2SI(雙採樣交錯)的4K/ UltraHD輸入圖元映射
    • 8 x 1選擇器為視訊處理器提供饋送訊號



    數位視訊輸出

    • 43G-SDI輸出、4BNC介面
    • 43G-SDI輸出、4個光纖或HD-BNC(可選SFP模組)

    n   SFP光纖模組、3G-SDI、雙LC、雙 LC CWDM、單LC或單SCSMPTE-297

    n   SFP光纖模組、12G/6G-SDI、雙LCSMPTE-297

    n   SFP同軸電纜模組、12G/6G-SDI、雙HD-BNC

    • 12G/6G/3G/HD/SD, SMPTE-259/292/424/2081/2082

    n   單鏈路12G/6G-SDI(帶可選的SFP模組)

    • 四鏈路3G-SDI Level AB-DL43G)、SMPTE-425-5

    n   雙鏈路3G-SDI Level B-DS23G)、SMPTE-425-3

    n   單鏈路3G-SDI Level AB-DLB-DSSMPTE 425

    n   四鏈路HD-SDI41.5G

    n   雙鏈路HD-SDI21.5G)、SMPTE-372

    n   單鏈路HD/SD

    • 四分屏(矩形分配)或2SI(雙採樣交錯)的4K/UltraHD輸出圖元映射



    監視器數位輸出

    • 1BNC13G-SDI 輸出

    n   3G-SDI/HD/SDSMPTE-259/292/42410位元

    • 1HDMI1HD輸出

    n   2K/HD/SDHDMI v1.4a

    n   HDR Infoframe生成

    • 可監視的視訊處理器輸出(視訊和音訊)同時在兩個連接器上輸出
    • 4K/UltraHD2K/HD的向下轉換
    • HDMI輸出的裁切控制



    視訊處理

    • 運動自我調整反交錯
    • 處理放大器控制
    • 色彩校正器
    • 規範器
    • 影格率轉換/膠片節奏去除/插入(3:21:22:12:3
    • 可調節延遲0-6格,線和圖元帶有水準和垂直定時控制
    • 隱藏式字幕轉換(CEA-608/CEA-708
    • AFD輸入檢測,向下轉換控制,及輸出直通或覆蓋
    • 定格(手動或輸入時的訊號丟失)到黑影格或上一個良好影格
    • 用於背景填充的啞光生成器
    • 視訊測試生成器
    • 標稱視訊延遲HD/SD2格(LFR)、4格(HFR



    格式轉換

    • 在同一畫面播放速率系列內,將任何支援的輸入格式轉換為任何支援的輸出格式。這三個系列為:

    n   59.9429.9723.98

    n   5025

    n   603024



    縮放

    • 支援2K/HD/SD格式
    • 放大或縮小
    • 重新定位
    • 敏感區域(ROI



    向上轉換

    • 10位元硬體
    • 14:9縮放:輸出4:3影像,略微放大填滿14:9的影像,帶有黑邊
    • 字幕模式縮放:輸出影像放大到填滿全螢幕
    • 寬螢幕縮放:輸出影像同時進行放大和水平拉伸,填滿
    • 16:9螢幕;此設定會導致長寬比發生少量變化



    向下轉換

    • 10位元硬體
    • 失真:全屏
    • 字幕模式:影像縮小,上下增加黑邊,保留原長寬比
    • 裁切:對影像進行裁剪,適合視訊輸出格式



    SDSD的高寬比轉換

    • 字幕模式:將SD失真材料轉換為字幕模式影像
    • 水準裁剪:對影像造成水準拉伸的效果;將失真SD轉換為全影格
    • SD垂直黑邊:在螢幕中央輸出失真影像,左右兩側帶有黑邊
    • 垂直裁切:將SD字幕模式材料轉換為失真影像



    數位音訊輸入

    • 48 kHz取樣速率
    • 8SDI內嵌式輸入(每個16通道)

    n   128通道、24位元(20位元SD)、SMPTE-272/299

    • 8個均衡AES輸入(16通道)、1DB-25

    n   16通道、24位元、AES-3

    • 2MADI輸入、1 BNC1ST光纖

    n   128通道、24位元、AES-10





    數位音訊輸出

    • 48 kHz取樣速率
    • 每個視訊處理器帶有1SDI 內嵌式輸出(每個16通道)

    n   16通道(單視訊處理器模式下)、 24位元(20位元SD)、SMPTE-272/299

    n   64通道(四視訊處理器模式下)、 24位元(20位元SD)、SMPTE-272/299

    • 8個均衡AES輸出(16通道)、1DB-25

    n   16通道、24位元、AES-3

    • 2MADI輸出、1 BNC1ST光纖

    n   128通道、24位元、AES-10



    音訊處理

    • 277 x 208單聲道音訊矩陣,路線111到多

    n   輸入:128內嵌、16 AES128 MADI2身歷聲混音、3音訊發生器

    n   輸出(四通道模式):16 AES128 MADI64內嵌

    n   輸出(單通道模式):16 AES128 MADI16內嵌

    • 每條通道有輸入調節控制

    n   可進行+18-18 dB的調節,最小調整值為0.5 dB

    n   相位反轉

    • 每一對通道有輸入調節控制

    n   可進行-16ms+1s的延遲,最小調整值為20.8 us

    • 兩個獨立的5.17.1到身歷聲混音處理器,帶有增益調節功能
    • 所有音訊輸入都支援高品質取樣速率轉換
    • 用於非PCM音訊(如:Dolby EAC-3 等)的SRC旁路
    • 音訊發生器(靜音、400 Hz1 kHz



    基準輸入

    • 外部、2BNC

    n   迴圈、無限

    n   黑場或三級同步



    強制同步

    • 鎖定至外部基準
    • 鎖定至1 8SDI輸入
    • 基於溫度補償晶體振盪器的自由振盪



    網路介面

    • 1RJ-4510/100/1000乙太網
    • 用於遠端控制的嵌入式Web伺服器
    • SNMP



    使用者介面

    • 顯示幕
    • 帶狀態LED燈的鍵盤
    • 兩個旋鈕/按鈕
    • 全面的報警指示燈



    預設配置

    • 每種模式支援40種預設配置



    GPI

    • 125D連接器

    n   四個光學隔離的GPI輸入

    n   四個光學隔離的GPO輸出



    尺寸(寬 x  x 高)

    • 444.5mm x 406.5mm x44.45mm (1RU) (17.5” x 16” x 1.75”)



    重量

    • 3.6公斤(7.9 磅)



    電源

    • 100-240 VAC 50/60 Hz(雙備份電源)、典型功率55W;最大功率 70W



    環境

    • 安全工作溫度:攝氏040度(華氏32104度)
    • 安全儲存溫度(關機狀態):攝氏-4060度(華氏-40140度)
    • 工作相對濕度:10-90%無冷凝
    • 工作海拔高度:<3000公尺(<10000呎)
